Moderne elektronische Schulungsbausätze SMT
Training Board TBseries3 & TB_4th_Generation


 Die dritte und vierte Generation der elektronischen Bausätze TBseries3 & TB_4th_Generation wurde speziell für praktische Lötübungen - Handbestückung und Handlöten der Leiterplatten - in technischen Schulen, Schulungszentren oder für Hobbybastler entwickelt. Die hochwertigen und preisgünstigen Bausätze von verschiedenen Schwierigkeitsstufen sind zum sofortigen Gebrauch bereit, wodurch sie Kosten und Zeit deutlich sparen. Zur Verfügung stehen sowohl ausschliesslich SMT Bausätze, als auch gemischte SMT / THT Bausätze.
 Zum Aufbau reicht ein einfacher Lötkolben mit Temperaturregelung, Pinzette, Lötzinn und Flussmittel mit Kolophonium aus. Die meisten Bausätze funktionieren nach einem sorgfältigen Aufbau als verschiedene Lichteffekte, Spannungsregler oder elektronische Spiele. Die mit einem vorprogrammierten 8-bit flash Mikrokontroller PIC ausgestattete Bausätze können auch als Entwicklungsplatinen angewendet und in Assembler oder C-Sprache frei programmiert werden.
 Die auf den SMD Bauteilen basierende Technologie der Oberflächenmontage (SMT) stellt heutzutage die meist angewendete Technologie zum Aufbau der modernen elektronischen Schaltungen dar und hat die herkömmliche Montage mit Drahtbauteilen (THT) fast komplett verdrängt. Obwohl die SMD Bauteile für Maschinenbestückung vorgesehen sind, die Handbestückung und Handlötung lässt sich selbst in modernsten elektronischen Werken kaum vermeiden, besonders in der Entwicklungsphase eines Produktes, im Prototypenbau oder bei den Leiterplattenreparaturen im Fertigungsprozess oder im Kundendienst. Die SMT Fertigkeit ist für alle Elektroniker unerlässlich, die in Entwicklung, Fertigung oder Kundendienst tätig sind.

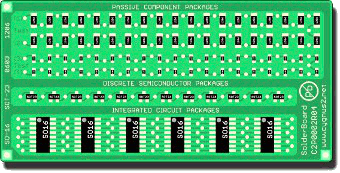

JPG SolderBoard (C2P0002)
Der Einsteigerbausatz SMT ohne Funktionsschaltungen. Die Konzeption ermöglicht einen reinen Fokus auf Erwerbung der manuellen Fertigkeit bei der Handbestückung, Handlöten und Entlöten der SMD Bauteile.

Bausatzparameter:

■  einseitige Leiterpaltte aus FR4 mit grünem Lötstopplack und HAL
■  Abmessungen der Leiterplatte 94 x 46 mm, Leiterplattendicke  1,0 mm / 1,6 mm
■  SMD Gehäusen 0603, 1206 / 0204 (Minimelf), SOT-23, SO-16 / SO-14 / SO-8
■  Anzahl der SMD Gehäusen 94, Technologie - ausschliesslich SMT
■  Funktion – keine
Dateien zum Herunterladen Bestellnummer Verfügbarkeit 1+ 10+ 50+ 200+
PDF Datenblatt    PDF Bestückungsplan     SMD Schablone C2P0002 vorrätig 149,- CZK
5,90 EUR
129,- CZK
5,20 EUR
109,- CZK
4,40 EUR
99,- CZK
3,90 EUR

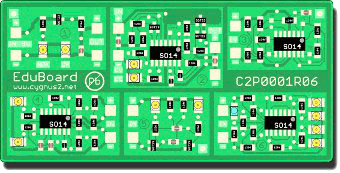

JPG EduBoard (C2P0001)
Der elektronische Bausatz SMT mit sechs Funktionsschaltungen, die miteinander verbunden werden können. Im aufgebauten Zustand ideal zum Messen an den Bauteilen und Schaltungen über vorhandene Messpunkte.

Bausatzparameter:

■  einseitige Leiterpaltte aus FR4 mit grünem Lötstopplack und HAL
■  Abmessungen der Leiterplatte 94 x 46 mm, Leiterplattendicke  1,0 mm / 1,6 mm
■  SMD Gehäusen 0805, 1206 / 0204 (Minimelf), 3014 / 0805 / (Mini)PLCC-2, SOT-23, SO-14, spezielle
■  Anzahl der SMD Gehäusen 76, Technologie - ausschliesslich SMT
■  Funktion – (1) Schutz-, Filterungs- und Indikationseingangskreis; (2) Linearer Spannungsregler mit Strombegrenzung; (3) Niederfrequenzgenerator eines Dreieck- und Rechtecksignals; (4) Wechselnder zweikanal PWM Generator; (5) Astabiler Multivibrator mit zwei LED; (6) Vierstufige Dämmerungsanzeige mit Fototransistor
Dateien zum Herunterladen Bestellnummer Verfügbarkeit 1+ 10+ 50+ 200+
PDF Datenblatt    PDF Bestückungsplan     SMD Schablone C2P0001 vorrätig 149,- CZK
5,90 EUR
129,- CZK
5,20 EUR
109,- CZK
4,40 EUR
99,- CZK
3,90 EUR

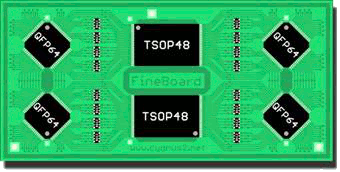

JPG FineBoard (C2P0018)
Der elektronische Bausatz SMT ohne Funtionsschaltungen für fortgeschrittenen praktische Übungen. Die Konzeption ermöglicht einen reinen Fokus auf Erwerbung der manuellen Fertigkeit bei der Handbestückung, Handlöten und Entlöten der SMD Bauteile mit geringem Anschlussadstand (fine pitch).

Bausatzparameter:

■  einseitige Leiterpaltte aus FR4 mit grünem Lötstopplack und ENIG
■  Abmessungen der Leiterplatte 94 x 46 mm, Leiterplattendicke  1,0 mm / 1,6 mm
■  Fine Pitch SMD Gehäusen QFP-64, TSOP-48, 0612
■  Anzahl der SMD Gehäusen 22, Technologie - ausschliesslich SMT
■  Funktion – keine
Dateien zum Herunterladen Bestellnummer Verfügbarkeit 1+ 10+ 50+ 200+
PDF Datenblatt    PDF Bestückungsplan     SMD Schablone C2P0018 vorrätig 199,- CZK
7,90 EUR
179,- CZK
7,10 EUR
159,- CZK
6,40 EUR
149,- CZK
5,90 EUR

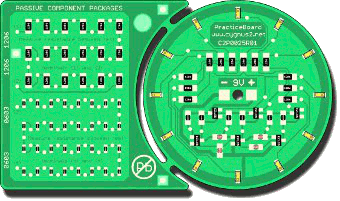

JPG PracticeBoard (C2P0025)
Der elektronische Bausatz SMT besteht aus zwei Teilen – aus einem Teil mit Schaltungen ohne Funktion und einem Teil mit funktionierenden Schaltungen. Es ist ein exzellentes Mittel für Lötübungen (Handbestückung und Handlöten) einschliesslich der Arbeit mit Schalt- und Bestückungsplan. Es funktioniert im aufgebauten Zustand als drehendes Licht mit 12 Leuchtdioden. Alle Bauteile sind mit Messpunkten ausgestattet, um die Lötstellen und eingelötete Bauteile elektrisch prüfen zu können.

Bausatzparameter:

■  einseitige Leiterpaltte aus FR4 mit grünem Lötstopplack und HAL
■  Abmessungen der Leiterplatte 53 x 93 mm, Leiterplattendicke  1,0 mm / 1,6 mm
■  SMD Gehäusen 0603, 0805, 1206 / 0204 (Minimelf), SOT-23, 3014 / 0805 / Mini PLCC-2
■  Anzahl der SMD Gehäusen 90, Technologie - ausschliesslich SMT
■  Funktion – Lichteffekt - drehendes Licht mit 12 Leuchtdioden
Dateien zum Herunterladen Bestellnummer Verfügbarkeit 1+ 10+ 50+ 200+
PDF Datenblatt    PDF Bestückungsplan     SMD Schablone C2P0025 vorrätig 149,- CZK
5,90 EUR
129,- CZK
5,20 EUR
109,- CZK
4,40 EUR
99,- CZK
3,90 EUR

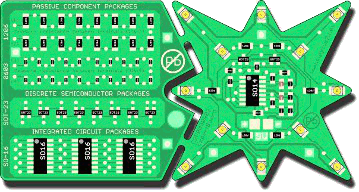

JPG ExpertBoard (C2P0030)
Der elektronische Bausatz SMT besteht aus zwei Teilen – aus einem Teil mit Schaltungen ohne Funktion und einem Teil mit funktionierenden Schaltungen. Es ist ein exzellentes Mittel für Lötübungen (Handbestückung und Handlöten) einschliesslich der Arbeit mit Schalt- und Bestückungsplan. Es funktioniert im aufgebauten Zustand als flackernder Stern 12 Leuchtdioden. Alle Bauteile sind mit Messpunkten ausgestattet, um die Lötstellen und eingelötete Bauteile elektrisch prüfen zu können.

Bausatzparameter:

■  einseitige Leiterpaltte aus FR4 mit grünem Lötstopplack und HAL
■  Abmessungen der Leiterplatte 51,4 x 100 mm, Leiterplattendicke  1,0 mm / 1,6 mm
■  SMD Gehäusen 0603, 0805, 1206 / 0204 (Minimelf), SOT-23, 3014 / 0805 (LED) / PLCC-2, SO-14 / SO-16 / SO-8
■  Anzahl der SMD Gehäusen 81, Technologie - ausschliesslich SMT
■  Funktion – Lichteffekt - flackernder Stern mit 12 Leuchtdioden
Dateien zum Herunterladen Bestellnummer Verfügbarkeit 1+ 10+ 50+ 200+
PDF Datenblatt    PDF Bestückungsplan     SMD Schablone C2P0030 vorrätig 199,- CZK
7,90 EUR
179,- CZK
7,10 EUR
159,- CZK
6,40 EUR
149,- CZK
5,90 EUR
JPG MyFirstSMD (C2P0026)
Der einfachste elektronische Bausatz SMT für Anfänger. Im aufgebauten Zustand funktioniert es als ein Lichteffekt – laufendes Licht mit 3 Leuchtdioden.

Bausatzparameter:

■  einseitige Leiterpaltte aus FR4 mit grünem Lötstopplack und HAL
■  Abmessungen der Leiterplatte 42 x 24 mm, Leiterplattendicke  1,0 mm / 1,6 mm
■  SMD Gehäusen 0805, 1206 / 0204 (Minimelf), SOT-23, PLCC-2 (reverse gullwing)
■  Anzahl der SMD Gehäusen 19, Technologie - ausschliesslich SMT
■  Funktion – laufendes Licht mit 3 Leuchtdioden
Dateien zum Herunterladen Bestellnummer Verfügbarkeit 1+ 10+ 50+ 200+
PDF Datenblatt    PDF Bestückungsplan     SMD Schablone C2P0026 vorrätig 89,- CZK
3,50 EUR
79,- CZK
3,10 EUR
74,- CZK
2,90 EUR
69,- CZK
2,70 EUR
JPG BasicBoard (C2P0014)
Der einfache elektronische Bausatz SMT für Anfänger. Im aufgebauten Zustand funktioniert es als ein Lichteffekt – Lichtschlange mit 3 Leuchtdioden.

Bausatzparameter:

■  einseitige Leiterpaltte aus FR4 mit grünem Lötstopplack und HAL
■  Abmessungen der Leiterplatte 47 x 26 mm, Leiterplattendicke  1,0 mm / 1,6 mm
■  SMD Gehäusen 0805, 1206 / 0204 (Minimelf), 3014 / 0805 / Mini PLCC-2, SO-14
■  Anzahl der SMD Gehäusen 16, Technologie - ausschliesslich SMT
■  Funktion – Lichtschlange mit 3 Leuchtdioden
Dateien zum Herunterladen Bestellnummer Verfügbarkeit 1+ 10+ 50+ 200+
PDF Datenblatt    PDF Bestückungsplan     SMD Schablone C2P0014 vorrätig 89,- CZK
3,50 EUR
79,- CZK
3,10 EUR
74,- CZK
2,90 EUR
69,- CZK
2,70 EUR
JPG CircleBoard (C2P0019)
Der elektronische Bausatz in gemischter SMT / THT Technologie. Im aufgebauten Zustand funktioniert es als ein Lichteffekt – drehendes Rad mit 12 Leuchtdioden.

Bausatzparameter:

■  einseitige Leiterpaltte aus FR4 mit grünem Lötstopplack und HAL
■  Abmessungen der Leiterplatte 72 x 72 mm, Leiterplattendicke  1,0 mm / 1,6 mm
■  SMD Gehäusen 0805, 1206, SOT-23, PLCC-2 (reverse gullwing)
■  Anzahl der SMD Gehäusen 40, Anzahl der THT Gehäusen 4, gemischte SMT / THT Technologie
■  Funktion – drehendes Rad mit 12 Leuchtdioden
Dateien zum Herunterladen Bestellnummer Verfügbarkeit 1+ 10+ 50+ 200+
PDF Datenblatt    PDF Bestückungsplan     SMD Schablone C2P0019 vorrätig 179,- CZK
7,20 EUR
159,- CZK
6,40 EUR
149,- CZK
5,90 EUR
139,- CZK
5,60 EUR
JPG StarBoard (C2P0024)
Der elektronische Bausatz SMT. Im aufgebauten Zustand funktioniert es als ein Lichteffekt – flackernder Stern 12 Leuchtdioden.

Bausatzparameter:

■  einseitige Leiterpaltte aus FR4 mit grünem Lötstopplack und HAL
■  Abmessungen der Leiterplatte 52 x 52 mm, Leiterplattendicke  1,0 mm / 1,6 mm
■  SMD Gehäusen 0805, 1206, SOT-23, PLCC-2, MiniTOPLED, SO-14
■  Anzahl der SMD Gehäusen 38, Technologie - ausschliesslich SMT
■  Funktion – flackernder Stern mit 12 Leuchtdioden
Dateien zum Herunterladen Bestellnummer Verfügbarkeit 1+ 10+ 50+ 200+
PDF Datenblatt    PDF Bestückungsplan     SMD Schablone C2P0024 vorrätig 179,- CZK
7,20 EUR
159,- CZK
6,40 EUR
149,- CZK
5,90 EUR
139,- CZK
5,60 EUR
JPG HeartBoard (C2P0031)
Der elektronische Bausatz SMT. Im aufgebauten Zustand funktioniert es als ein Lichteffekt – flackerndes Herz mit 12 Leuchtdioden.

Bausatzparameter:

■  einseitige Leiterpaltte aus FR4 mit rotem Lötstopplack und HAL
■  Abmessungen der Leiterplatte 59,2 x 65,1 mm, Leiterplattendicke 1,0 mm / 1,6 mm
■  SMD Gehäusen 0805, 1206, SOT-23, 3014 / MiniTOPLED, SO-14
■  Anzahl der SMD Gehäusen 38, Technologie - ausschliesslich SMT
■  Funktion – flackerndes Herz mit 12 Leuchtdioden
Dateien zum Herunterladen Bestellnummer Verfügbarkeit 1+ 10+ 50+ 200+
PDF Datenblatt    PDF Bestückungsplan     SMD Schablone C2P0031 vorrätig 179,- CZK
7,20 EUR
159,- CZK
6,40 EUR
149,- CZK
5,90 EUR
139,- CZK
5,60 EUR
JPG CreativeBoard (C2P0020)
Der elektronische Bausatz in gemischter SMT / THT Technologie mit einem vorprogrammierten 8-bit flash Mikrokontroller PIC16F610. Im aufgebauten Zustand funktioniert es als ein elektronisches Spiel (2 in 1) und verschiedene Lichteffekte (freilaufend oder schallgesteuert). Der Bausatz kann auch als eine Entwicklungsplatine zum Programmieren eigener Applikationen angewendet werden.

Bausatzparameter:

■  zweiseitige Leiterpaltte aus FR4 mit grünem Lötstopplack und HAL
■  Abmessungen der Leiterplatte 97 x 52 mm, Leiterplattendicke 1,6 mm
■  SMD Gehäusen 0805, SOT-23, PLCC-2, SO-14, verschiedene THT
■  Anzahl der SMD Gehäusen 52, Anzahl der THT Gehäusen 11, gemischte SMT / THT Technologie
■  Funktion – 2 elektronische Spiele, freilaufende und schallgesteuerte Lichteffekte, Tonausgabe
Dateien zum Herunterladen Bestellnummer Verfügbarkeit 1+ 10+ 50+ 200+
PDF Datenblatt    PDF Bestückungsplan     SMD Schablone C2P0020 auf Anfrage 299,- CZK
11,90 EUR
269,- CZK
10,80 EUR
249,- CZK
9,90 EUR
229,- CZK
9,10 EUR
JPG GameBoard (C2P0021)
Der exklusive elektronische Bausatz in gemischter SMT / THT Technologie mit einem vorprogrammierten 8-bit flash Mikrokontroller PIC16F1513. Im aufgebauten Zustand funktioniert es als ein elektronisches Spielgerät (6 in 1) und bietet Stunden der spannenden Unterhaltung. Der Bausatz kann auch als eine Entwicklungsplatine zum Programmieren eigener Applikationen angewendet werden.

Bausatzparameter:

■  zweiseitige Leiterpaltte aus FR4 mit grünem Lötstopplack und HAL
■  Abmessungen der Leiterplatte 97 x 52 mm, Leiterplattendicke 1,6 mm
■  SMD Gehäusen 0805, SOT-23, PLCC-4, SO-28, verschiedene THT
■  Anzahl der SMD Gehäusen 66, Anzahl der THT Gehäusen 11, gemischte SMT / THT Technologie
■  Funktion – das exklusive elektronische Spielgerät (6 verschiedene Spiele), elektronischer Würfel, Tonausgabe
Dateien zum Herunterladen Bestellnummer Verfügbarkeit 1+ 10+ 50+ 200+
PDF Datenblatt    PDF Bestückungsplan     SMD Schablone C2P0021 auf Anfrage 399,- CZK
15,90 EUR
359,- CZK
14,40 EUR
329,- CZK
13,20 EUR
309,- CZK
12,40 EUR
JPG PowerBoard (C2P0023)
Der elektronische Bausatz SMT. Im aufgebauten Zustand funktioniert es als ein linearer Spannungsregler +5V / 400mA. Der Spannungsregler eignet sich für allgemeine Zwecke oder für Versorgung der Bausätze CreativeBoard, FaceBoard, GameBoard als Ersatz der Batterien.

Bausatzparameter:

■  einseitige Leiterpaltte aus FR4 mit grünem Lötstopplack und HAL
■  Abmessungen der Leiterplatte 50 x 20 mm, Leiterplattendicke 1,6 mm
■  SMD Gehäusen 0805, 3528, SOT-223, PLCC-2, DO-214AC, spezielle
■  Anzahl der SMD Gehäusen 10, Technologie - ausschliesslich SMT
■  Funktion – linearer Spannungsregler +5V / 400mA
Dateien zum Herunterladen Bestellnummer Verfügbarkeit 1+ 10+ 50+ 200+
PDF Datenblatt    PDF Bestückungsplan     SMD Schablone C2P0023 auf Anfrage 89,- CZK
3,50 EUR
79,- CZK
3,10 EUR
74,- CZK
2,90 EUR
69,- CZK
2,70 EUR
JPG MegaBoard (C2P0028)
Der fortgeschrittene elektronische Bausatz wurde speziell für professionelle Lötübungen (Handbestückung und Handlöten) von Leiterplatten in der Technologie der Oberflächenmontage (SMT) entwickelt. Es stellt eine kostengünstige Lösung für professionelle Schulungszentren und technische Schulen dar. Der Bausatz enthält verschiedene SMD Gehäusen in optimaler Grösse und Anzahl, um die notwendigen Erfahrungen und Fertigkeiten kurzfristig zu gewinnen. Die SMD Bauteile sind in Gruppen angeordnet. Eine selbstständige Gruppe ist eine funktionsfähige Schaltung, die im aufgebauten Zustand als drehendes Licht mit 12 Leuchtdioden. Alle Bauteile sind mit Messpunkten ausgestattet, um die Lötstellen und eingelötete Bauteile elektrisch prüfen zu können.

Bausatzparameter:

■  einseitige Leiterpaltte aus FR4 mit grünem Lötstopplack und HAL
■  Abmessungen der Leiterplatte 160 x 100 mm, Dicke 1,6 mm
■  SMD Gehäusen 0603, 0805, 1206, DO-214AB, DO-214AC, 3014, SOT-23, SOT-223, SO-16 / SO-14 / SO-8
■  Anzahl der SMD Gehäusen 278, Technologie - ausschliesslich SMT
■  Funktion – Lichteffekt - drehendes Rad mit 12 Leuchtdioden
Dateien zum Herunterladen Bestellnummer Verfügbarkeit 1+ 10+ 50+ 200+
PDF Datenblatt    PDF Bestückungsplan     SMD Schablone C2P0028 auf Anfrage 499,- CZK
19,90 EUR
449,- CZK
17,90 EUR
399,- CZK
15,90 EUR
349,- CZK
13,90 EUR

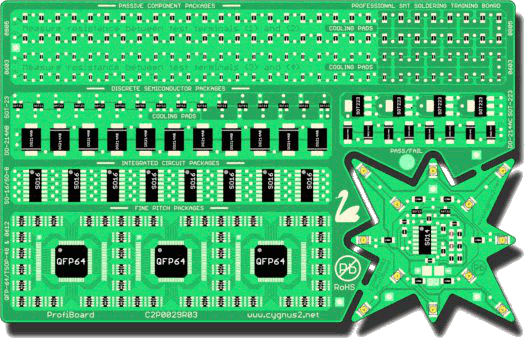

JPG ProfiBoard (C2P0029)
Der fortgeschrittene elektronische Bausatz PROFIBOARD wurde speziell für professionelle Lötübungen (Handbestückung und Handlöten) von Leiterplatten in der Technologie der Oberflächenmontage (SMT) entwickelt. Es stellt eine kostengünstige Lösung für professionelle Schulungszentren und technische Schulen dar. Der Bausatz enthält verschiedene SMD Gehäusen in optimaler Grösse und Anzahl, um die notwendigen Erfahrungen und Fertigkeiten kurzfristig zu gewinnen. Die SMD Bauteile sind in Gruppen angeordnet. Eine selbstständige Gruppe ist eine funktionsfähige Schaltung, die im aufgebauten Zustand als flackernder Stern mit 12 Leuchtdioden. Alle Bauteile sind mit Messpunkten ausgestattet, um die Lötstellen und eingelötete Bauteile elektrisch prüfen zu können.

Bausatzparameter:

■  einseitige Leiterpaltte aus FR4 mit grünem Lötstopplack und HAL
■  Abmessungen der Leiterplatte 160 x 100 mm, Dicke 1,6 mm
■  SMD Gehäusen 0603, 0612, 0805, 1206 / 0204 (Minimelf), 3014 / 0805 (LED) / PLCC-2, SOT-23, SOT-223, DO-214AC, DO-214AB, SO-14 / SO-16 / SO-8, QFP-64 / TSOP-48
■  Anzahl der SMD Gehäusen 252, Technologie - ausschliesslich SMT
■  Funktion – Lichteffekt - flackernder Stern mit 12 Leuchtdioden
Dateien zum Herunterladen Bestellnummer Verfügbarkeit 1+ 10+ 50+ 200+
PDF Datenblatt    PDF Bestückungsplan     SMD Schablone C2P0029 5 Wochen 549,- CZK
21,90 EUR
499,- CZK
19,90 EUR
449,- CZK
17,90 EUR
399,- CZK
15,90 EUR
Firmensitz:

Vladimír Rykl
Zbozska 2171
CZ-28802 Nymburk
Tschechische Republik
Reg.-Nr.: 65738641 (nicht MwSt. / USt. pflichtig)
Bestelladresse:

cygnus2@cygnus2.net
Vladimír Rykl
Zbozska 2171
CZ-28802 Nymburk
Tschechische Republik
Die Internetseite www.cygnus2.net und die Marke Cygnus2 ist Eigentum von:

Vladimír Rykl
Zbozska 2171
CZ-28802 Nymburk
Tschechische Republik
Die gültige Bestellung sollte folgende Anforderungen erfüllen:
■ Bestellnummer oder genaue Bezeichnung des bestellten Produktes
■ Stückzahl
■ Liefer- und Rechnungsadresse (bzw. Kontaktperson)
■ bei Auslandsbestellungen die Abrechnungswährung (EUR standardmässig / USD wahlweise / CZK wahlweise)

Lieferbedingungen:
■ Die Warenauslieferung erfolgt innerhalb von 2 Arbeitstagen, falls Ware vorrätig (siehe Produktenverfügbarkeit)
■ Die Versandkosten richten sich nach gültigen Tarifen der Postgesellschaft Česká pošta – etwa von 6,- bis 25,- EUR ausserhalb der Tschechischen Republik oder von 50,- bis 120,- CZK innerhalb der Tschechischen Republik je nach Gewicht, Grösse und Bestimmungsort

Zahlungsbedingungen:
■ alle in CZK / EUR angegebene Preise sind Endpreise (nicht MwSt. / USt. pflichtig, daher Abzug von MwSt. nicht möglich)
■ Zahlung durch Banküberweisung nach der Warenlieferung, falls nicht anders vereinbart
■ Fälligkeit der Rechnung beträgt 14 Tage, falls nicht anders vereinbart
© 2007 - 2020 Cygnus2, Alle rechte vorbehalten
