Průvodce ruční SMT / Manual SMT guide / Manuelle SMT Anweisung |

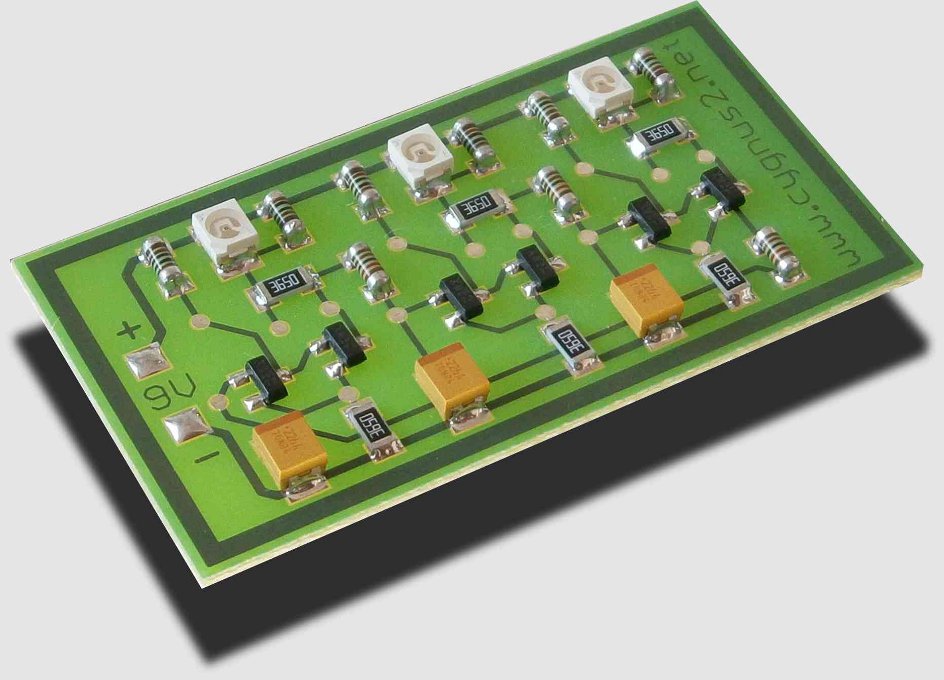

Příklad ručně osazené DPS / Example of a hand soldered PCB / Beispiel einer handgelöteten LP | |
Ruční osazení DPS v 8 krocích / Hand soldering of PCB in 8 steps / Handlöten der LP in 8 Schritten |

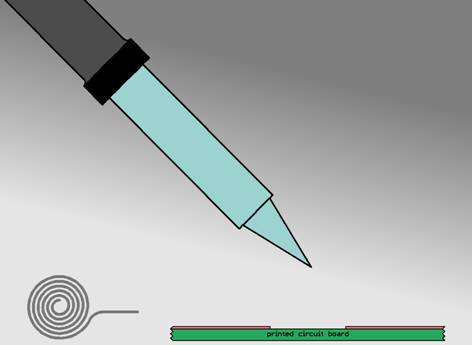

1. Hrot mikropájky zahřát přibližně na 320°C 1. Heat-up the soldering iron to about 320°C 1. Lötkolben auf etwa 320°C erhitzen |

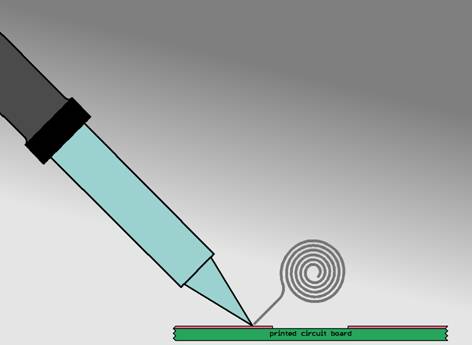

2. Zahřát jednu z pájecích plošek SMD součástky a pocínovat 2. Heat-up one of the SMD component pads and apply the tin solder 2. Eine der SMD-Bauteillötflächen erhitzen und das Lötzinn auftragen |

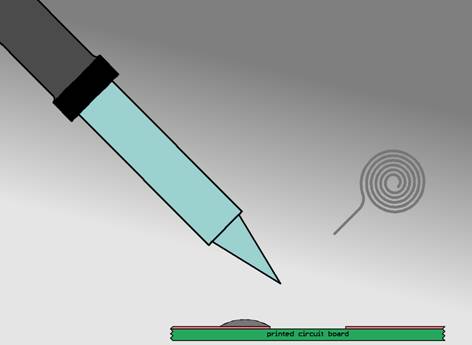

3. Optimální množství pájky závisí na velikosti plošky a velikosti přívodu 3. Optimum tin solder thickness depends on pad size and terminal size 3. Optimale Lötzinndicke hängt von Lötflächen- und Anschlussgrösse ab |
4. Pocínovanou plošku znova zahřát 4. Heat-up the tin solder plated pad again 4. Die verzinnte Lötfläche erneut erhitzen |

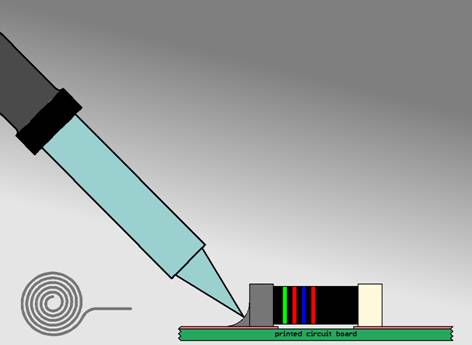

5. Přívod součástky pečlivě ponořit do roztavené pájky 5. Immerse component terminal carefully into the melted tin solder 5. Bauteilanschluss sorgfältig in den verschmolzenen Lötzinn tauchen |

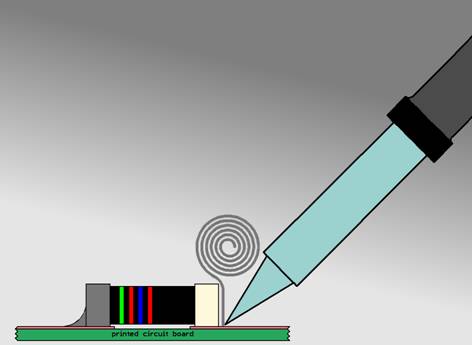

6. Zahřát zbývající plošku a přívod součástky 6. Heat-up remaining pad and component terminal 6. Die restliche Lötfläche und den Bauteilanchluss erhitzen |

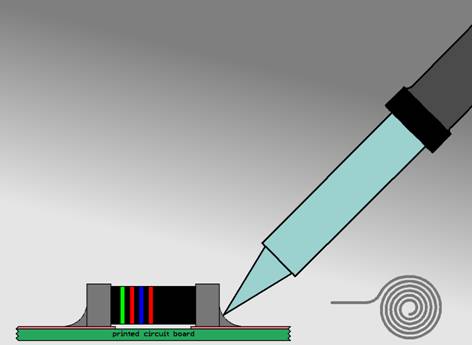

7. Přívod součástky připájet 7. Solder the component terminal 7. Den Bauteilanschluss verlöten |
8. Pájení dokončeno 8. Soldering finished 8. Der Lötvorgang beendet |
