EduBoard

C2P0001

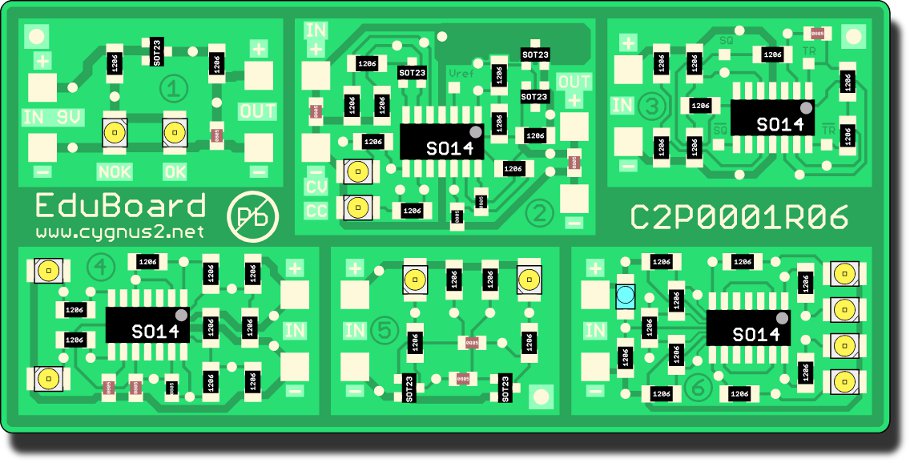

Elektronická stavebnice SMT se šesti funkčními elektronickými obvody, které lze mezi sebou vzájemně propojovat. Po sestavení je ideální pomůckou pro elektrická měření na součástkách a obvodech prostřednictvím měřících bodů.

Základní parametry stavebnice

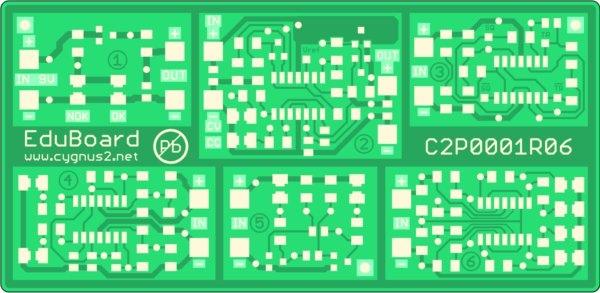

• jednostranná DPS z materiálu FR4 se zelenou nepájivou maskou a povrchovou úpravou HAL
• rozměry DPS 94 x 46 mm, tloušťka 1,0 mm / 1,6 mm
• SMD pouzdra typu 0805, 1206 / 0204 (Minimelf), 3014 / 0805 / (Mini)PLCC-2, SOT-23, SO-14, special
• počet SMD pouzder 76, technologie - výlučně SMT
• funkce – (1) vstupní ochranný, filtrační a indikační obvod; (2) lineární stabilizátor napětí s proudovým omezením; (3) nízkofrekvenční generátor trojúhelníkového a obdélníkového signálu; (4) dvoukanálový alternující PWM generátor; (5) astabilní klopný obvod s dvěmi LED; (6) čtyřstupňový soumrakový indikátor

Soubory ke stažení

• technický list
• osazovací plán
• SMD šablona
